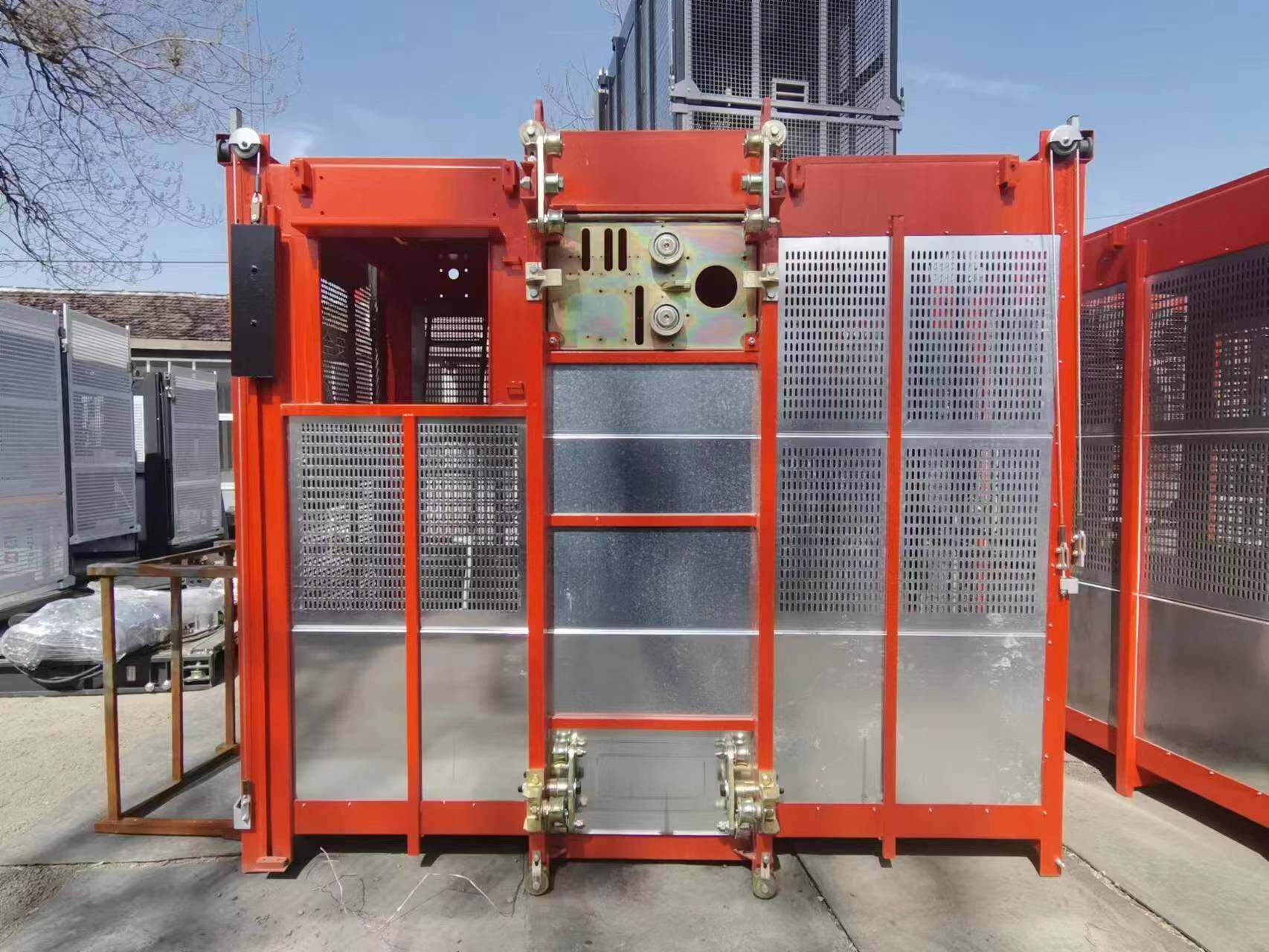

SC200/200施工升降機

返回列表發布人:admin   發布時間:2023-09-28  10:44:40

SC200/200施工升降機整機由吊桿、傳動機構、吊籠(護欄)、標準節組成。吊桿安裝在吊籠頂上,在安裝或拆卸導軌架時,用來起吊導軌架或附著裝置等零部件,配有導軌架吊具。


架設裝置僅在安裝拆卸導軌架時使用,正常運行時應拆下,放置在地面上。


施工升降機操作規范


1、施工升降機安裝后,安全裝置要經試驗、檢測合格后方可操作使用,升降機****由持證的司機操作。


2、升降機底籠周圍,****設置穩固的防護欄桿,各??繉拥倪^橋和運輸通道應平整牢固,出入口的欄桿應安全可靠。


3、升降機每班***運行時,應空載及滿載試運行,將升降機籠升離地面1M左右停止、檢查制動器靈活性,確認正常后方可投入運行。


4、限速器、制動器等安全裝置****由專人管理,并按規定進行調試檢查,保持其靈敏度可靠。


5、升降機籠載物時應使荷載均勻分布,嚴禁超載使用,嚴格控制載運重量。


6、升降機運行至上層和下層時仍要操縱按鈕,嚴禁以行程限位開關自動碰撞的方法停車。


7、施工交叉作業同時使用升降機時,要明確聯絡信號,風力達6級.以上應停止使用升降機、并將升降機降到底層。


8、??客ǖ揽谔帒惭b欄桿或安全門,其它周邊各處應用欄桿和立網等材料封閉。


9、當升降機未切斷總源開關前,司機不能離開操作崗位。作業完后、將升降機降到底層,各控制開關扳至零位,切斷電源,鎖好閘箱門和升降機門。

技術性能參數


型號

性能參數

SC200/200

額定載重量(Kg)

2×2000

額定乘員數(人)

2×20

額定起升速度(m/min)

33

大起升高度

150

導軌架尺寸

0.65×0.65×1.508

吊籠尺寸

3×1.5×2.2

驅動機構分為三電機和二電機式,可任選其一

三電機

電動機

型號

YZZ132M-4

功率(KW)

11×3×2

減速機

中心距

144

傳動比

1:16

二電機

電動機

型號

YZZ132L1-4

功率(KW)

15×2×2

減速機

中心距

144

傳動比

1:16

安全器

形式

漸進式

動作速度m/min

60

制動力矩(N.m)

≥4000


升降機運行故障及排除方法


故障情況

原因分析

修理方法

修理人

按上行或下行按鈕后

1、電源開關拉開。

2、主電路保險熔斷

3、吊籠下降過多,使極限開關斷開

4、電纜或線路有故障,或壓線端子松脫

1、合上

2、重換保險,連續發生要查故障點

3、松開開關把,使其接通,恢復正常工作位置

4、萬用表或試鈴檢查線路,檢查導線端子是否牢固

司機

電工

電工

電工

1、“籠內-籠頂”選擇開關位置不對

2、控制回路保險絲熔斷

3、吊籠門未關好

4、過熱繼電器誤動作或過載動作

5、電動機損壞

6、限速器動作

7、行程開關失靈

8、控制回路有故障或壓線端子松動

1、扳到對應位置

2、重換保險,連續發生要查故障

3、關好吊籠門

4、按復位按鈕,過載時找出過載原因

5、送去修理

6、按限位器使用說明書修理

7、修理或更換行程開關

8、檢查線路及壓線端子是否牢固

司機

電工

司機

電工

電工

維修組

鉗工

電工

升降機

可運行

單滿載

時電機

超負荷

1、電源電壓下降

2、電機電磁制動器調整不當或磨擦片損壞

3、吊籠及平衡鐵的導輪未調好,勁太大,潤滑不良

1、檢查電壓并設法提高

2、調整磁隙或換新磨擦片,如進行時制動不能松車,將電機送去修理

3、檢查導輪與管子的接觸情況,調整適度,正確潤滑

電工

電工

鉗工

升降機啟動困難

電網電壓太低或外線路電線太長而引起壓降過多

檢查電壓并提高

電工

吊籠

下滑

或制

動行

程過

1、超載

2、電動機電磁制動器的磁隙調整不當

3、電動機電磁制動器損壞

4、電動機電磁制動磨擦片磨損或沾油

5、電動機電磁制動器制動彈簧彈力不足

6、若架設時下行停止行程過大可能是斷電器J和時間繼電器JS控制回路有故障或接觸不良

1、減輕負荷

2、按升降機說明書正確調整

3、送去修理

4、換新磨擦片和清除油質

5、檢查彈簧伸出高度情況,適當墊上墊片增大伸出高度,增大彈力

6、檢查J和JS控制回路及其觸點接通與斷開情況JS應調整在0.2-0.3秒

司機

電工

電工

電工

電工

電工

各限位開關碰撞時不起作用

1、碰鐵位置不對,轉角不夠

2、控制線路有故障或接觸不良

1、調好碰鐵位置

2、檢查接頭及線路清除故障因素

電工

電工

吊籠在低位置停車作用到極限開關或緩沖器上

1、限位開關損壞

2、下限位碰鐵高度不夠

3、吊籠有下滑或剎車行程過大的毛病

4、下限位開關轉角不到

5、下限位開關損壞

1、換新開關或修理

2、加高碰鐵高度

3、按下滑或剎車行程過大毛病修理

4、松開行程開關固定螺釘,調好轉角

5、換新開關

電工

司機

電工

司機

電工


升降機主要機械部件故障和排除方法


部件

故障

產生的可能原因

消除方法

滑輪

滑輪槽磨損不均勻

受力不均

滑輪材料質量不均勻

軸承安裝過緊

無潤滑油

調整受力情況在不均勻磨損超過3mm時停止使用調整軸承加潤滑油

齒輪齒條

工作時有噪音磨損不一致

制造不***、安裝不正確、中心距不對、有砂石雜物

無潤滑油

修理、調整、安裝或更換新齒輪清洗加潤滑油

減速器

1、噪音大和減速器發熱

2、減速器在架上振動

1、潤滑油缺乏或過多嚙合不良

2、聯軸節安裝不正確不同軸心,零件有磨損

1、修理調整,加潤滑油

2、校對中心,更換彈性圈和銷軸

滾動軸承

1、過度發熱

2、工作時噪音大

1、潤滑油過多、潤滑油種類不符要求,軸承件有損壞

2、軸承中有污物,軸承件有損壞,安裝不正確

1、減少潤滑油,清洗軸承更換新油、更換軸承

2、清洗軸承更換新潤滑油更換新軸承、調整軸承
